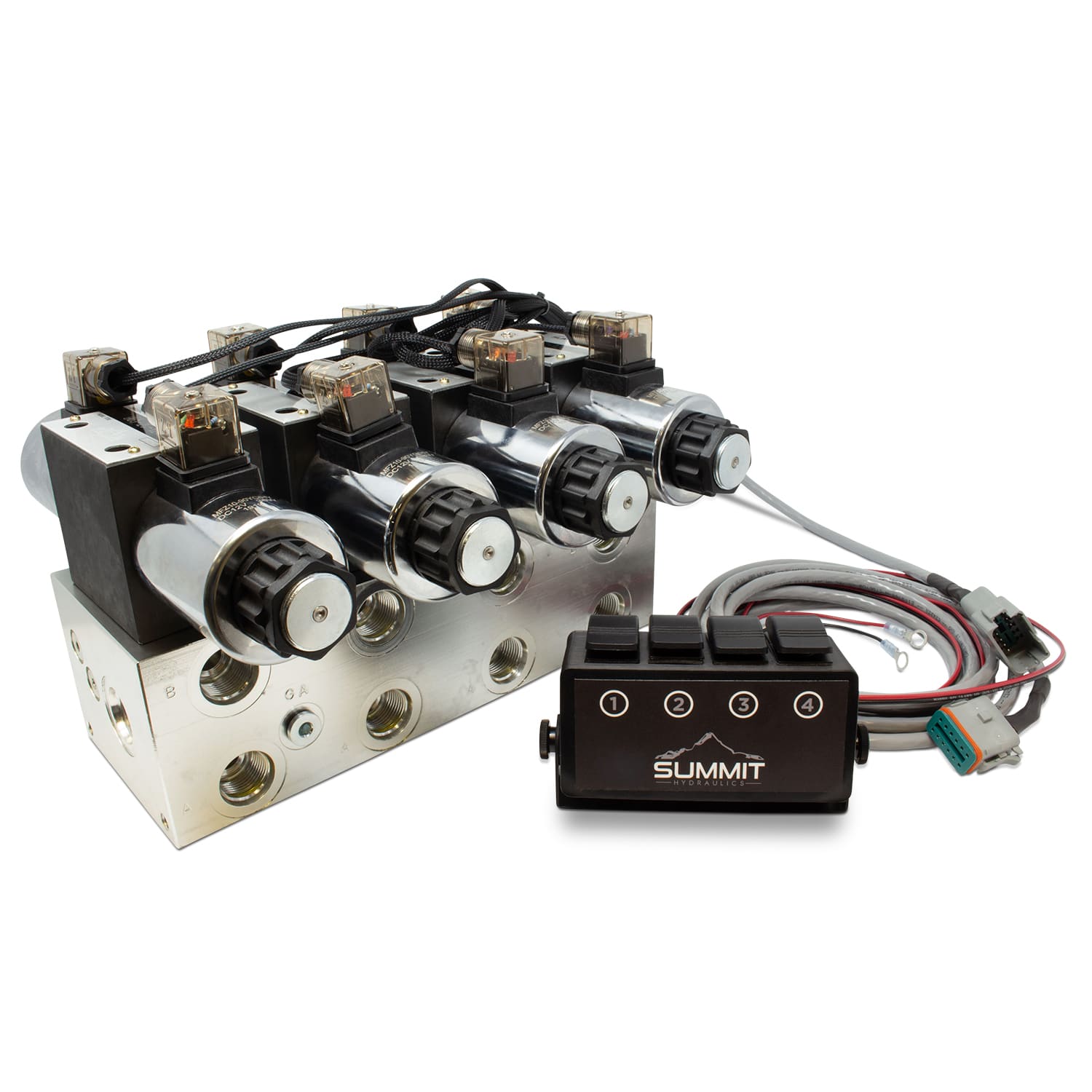

Válvula de control direccional electrohidráulica de doble efecto, 4 carretes, 25 GPM

Válvula de control direccional electrohidráulica de doble efecto, 4 carretes, 25 GPM

Esta válvula de control hidráulica de doble efecto controla el flujo de fluido hidráulico de entrada/salida de un cilindro hidráulico o motor (dependiendo del tipo de carrete). Estas válvulas añaden funciones hidráulicas auxiliares adicionales o sustituyen a una válvula de control hidráulico actual. Funciona como una configuración de cuatro estaciones, de centro abierto y en serie.

Tres opciones de carrete disponibles:

Un carrete (controla cilindros de doble efecto)

• Todos los carretes son de doble efecto con retorno por muelle a la posición neutra, Un carrete controla cilindros de doble efecto
• Los puertos A y B están cerrados al depósito en posición neutra

Carrete C (centro cerrado)

• Los puertos A y B están cerrados en posición neutra y diseñados para cilindros de doble efecto.
• El puerto T está cerrado al tanque en la posición neutral, y está diseñado para su uso en sistemas hidráulicos de centro cerrado. Esta válvula no dispone de opciones de detección de carga.

D Carrete (Control del motor)

• Todos los carretes son de doble efecto con retorno por muelle a la posición neutra, el carrete D está diseñado para aplicaciones sin carga como motores y cilindros horizontales.
• Los puertos A y B están abiertos al depósito en posición neutra
• Destinado a sistemas de centro cerrado

Carrete H (centro abierto)

• Todos los carretes son de doble efecto con retorno por muelle a posición neutra
• Los cuatro puertos están abiertos en posición neutra
• Destinado a sistemas de centro abierto

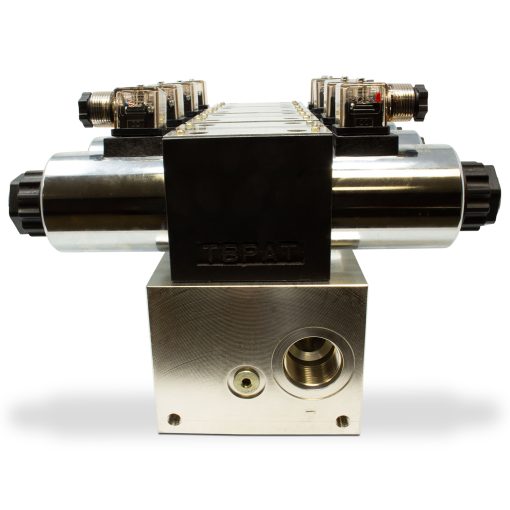

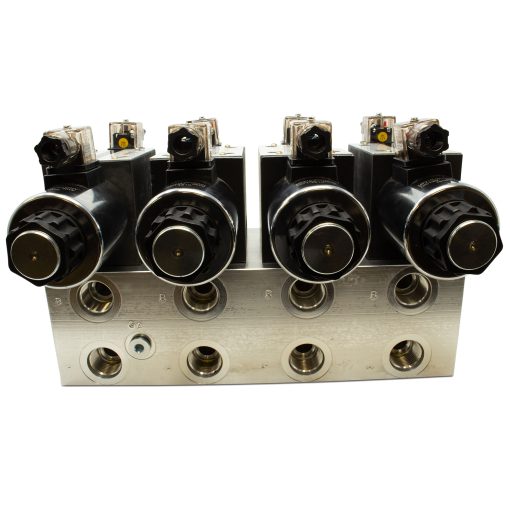

Cuerpo de válvula Características:

• Sólida carcasa de aluminio diseñada para un uso resistente
• Presión máxima de funcionamiento: P = 5080 PSI, T = 3050 PSI, A & B = 5080 PSI
• Caudal: 25 GPM
• Cuerpo de aluminio
• 3000 PSI nominal
• #12 SAE (1 ¹⁄₁₆ - 12 ORB) rosca hembra Puertos de trabajo
• #16 SAE (1 5/16 -12 ORB) rosca hembra Salida (Depósito) Puerto
• #12 SAE (1 ¹⁄₁₆ - 12 ORB) rosca hembra Puerto de entrada (presión)

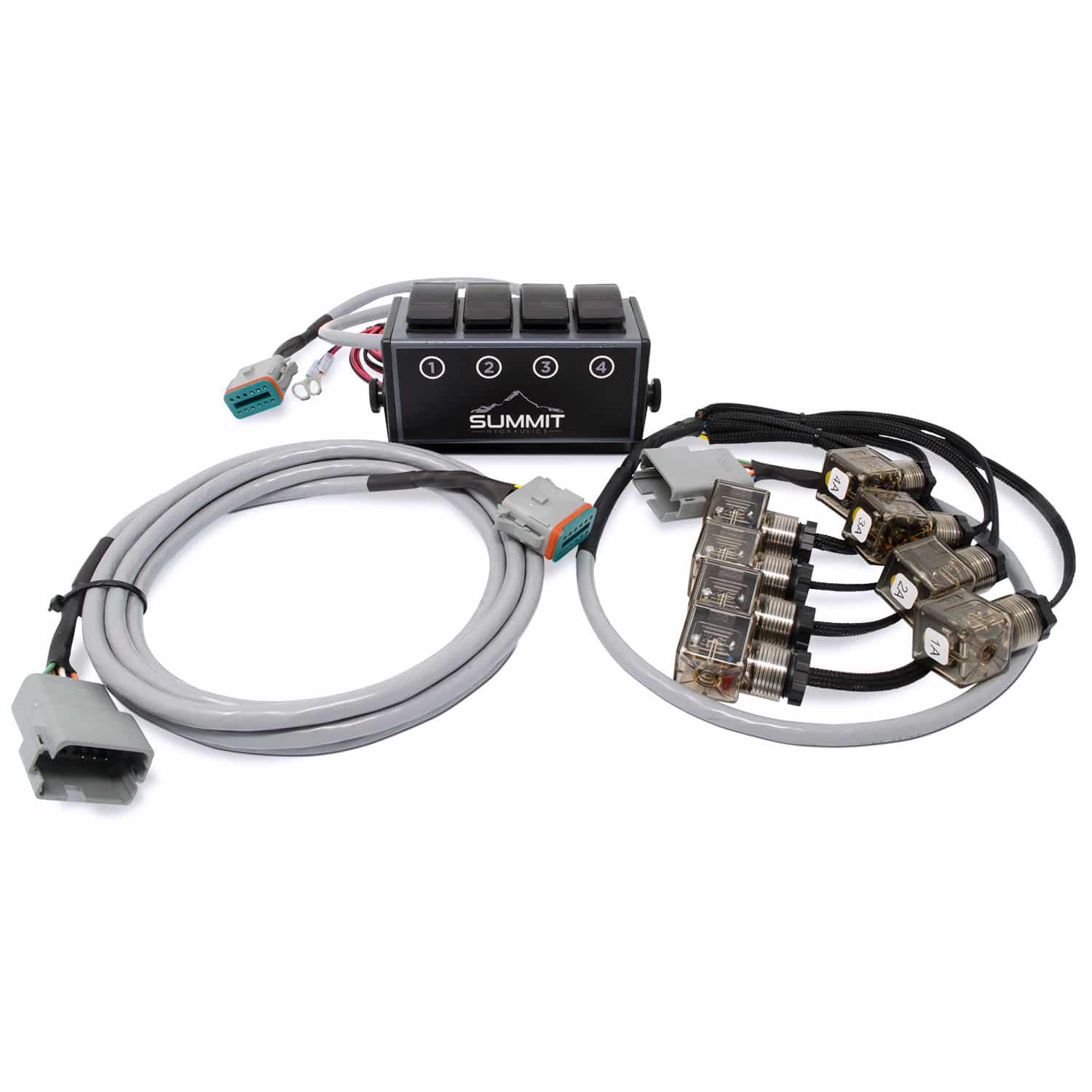

Características del interruptor:

• Caja de interruptores con cuatro interruptores basculantes momentáneos que saltan automáticamente a la posición neutra
• Caja estanca y conectores DIN
• 1 Caja de interruptores con tres interruptores basculantes momentáneos
• 1 Mazo de válvulas de 36″ con 8 conectores DIN
• Opcional Arnés de extensión de 10′ y 20′ disponible

Especificaciones del solenoide:

• Tolerancia de tensión nominal +/- 10%
• Potencia nominal: 37 vatios
• Amperios: 3,08
• 100% Ciclo de trabajo.
