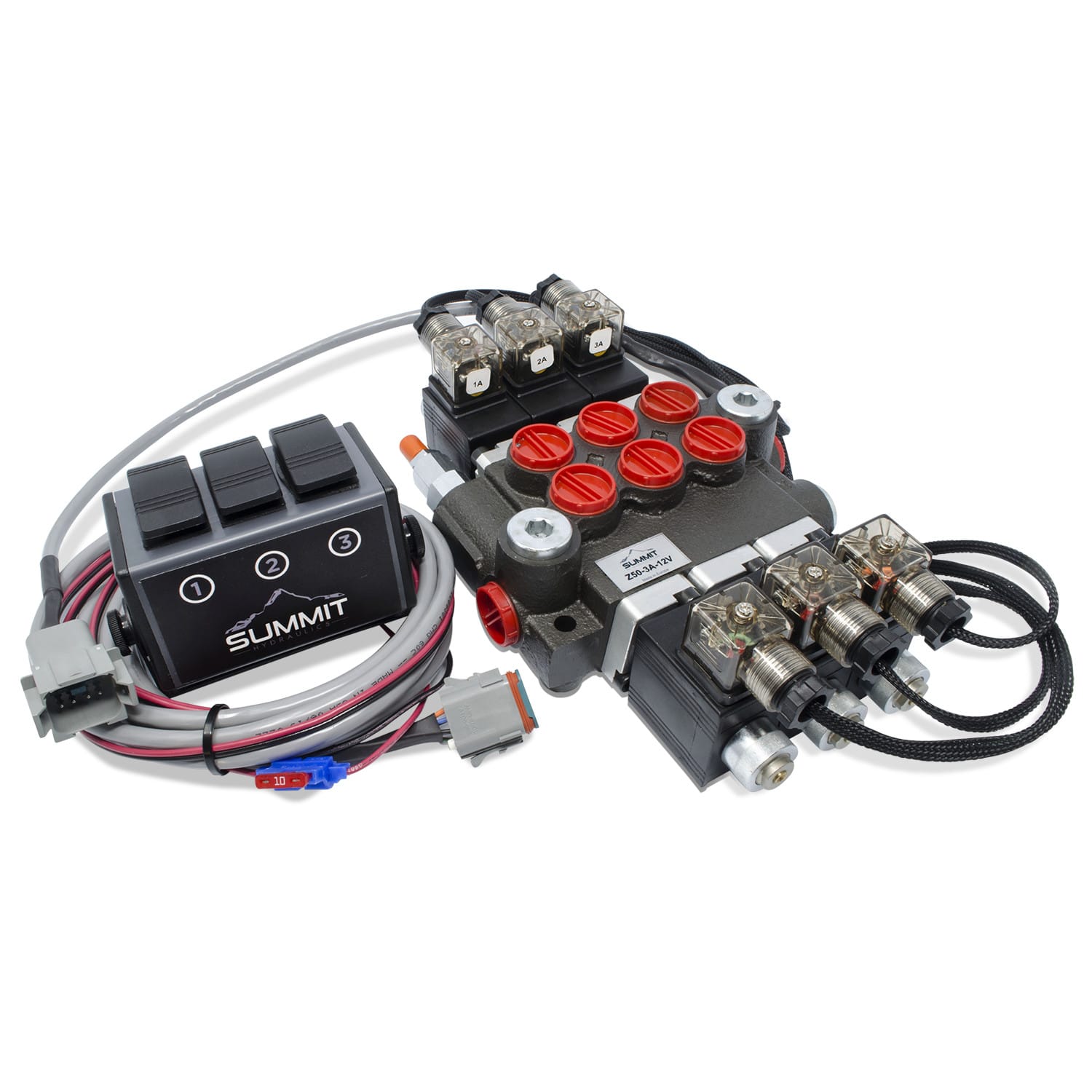

Válvula de control direccional de solenoide monobloque hidráulico, 3 carretes, 21 GPM

Válvula de control de solenoide monobloque hidráulica, 3 carretes, 21 GPM

Las válvulas hidráulicas monobloque son un tipo de válvula de control hidráulico. Estas válvulas se utilizan para iniciar y detener el flujo de fluido en cilindros hidráulicos o motores hidráulicos. El número de cilindros o motores que una válvula de control puede operar depende del número de carretes en una válvula. El caudal indicado es el GPM (galones por minuto) máximo permitido que puede pasar por una válvula. Un ejemplo común de válvula de control hidráulica es la válvula de la pala cargadora de un tractor. Nuestras válvulas monobloque tienen potencia más allá de la capacidad (potencia más allá del manguito adaptador se requiere SKU: P80G-PB), así como la capacidad de operar como una válvula de centro cerrado (Closed-Center Plug Requerido SKU: P80G-CC).

Usos comunes:

• Accionamiento de cilindros hidráulicos (doble efecto o simple efecto): Pinzas (cilindros de inclinación/elevación), caja de cuchillas (ajuste de altura)
• Operar motores hidráulicos (se requiere carrete "D"): Desbrozadora, Quitanieves
• Instalar mandos traseros en un tractor
• Manejo de cabrestantes (carrete "A")
• Subir/Bajar caja de volquete (carrete "A")
• Accionamiento de cilindros para quitanieves (carretes "A")

Dos opciones de carrete disponibles:

Un carrete (Controla cilindros de doble efecto)

• Todos los carretes son de doble efecto con retorno por muelle a la posición neutra, Un carrete está diseñado para controlar cilindros de doble efecto
• Los puertos A y B están cerrados al depósito en posición neutra

Carrete D (Control de motores)

• Todos los carretes son de doble efecto con retorno por muelle a la posición neutra, el carrete D está diseñado para aplicaciones sin carga como motores y cilindros horizontales.
• Los puertos A y B están abiertos al depósito en posición neutra

Beneficios:

• Los carretes rectificados con precisión y cromados con cromo duro garantizan una larga vida útil
• Construcción monobloque de hierro fundido de alta resistencia a la tracción
• Los puertos con junta tórica SAE garantizan un sellado sólido y evitan obstrucciones
• Se utiliza para sistemas de centro abierto (flujo de bomba a depósito)
• Capaz de centro cerrado o Más allá del poder (requiere enchufe de conversión)
• Rango de la válvula de alivio ajustable: 1500 a 3625 PSI
• Alivio de presión preestablecido: 2610 PSI
• Anulación manual

Características:

• Solenoides de 12 ó 24 voltios CC
• Conectores de 3 clavijas DIN 43650
• Presión máxima de funcionamiento: P = 3625 PSI, T = 725 PSI, A & B = 4350 PSI
• Caudal: 21 GPM (80 l/min)
• Orificios de trabajo A y B: Rosca #10 SAE O-Ring (7/8"-14)
• Puerto de entrada: Rosca #10 SAE O-Ring (7/8"-14)
• Puerto de salida: Rosca #12 SAE O-Ring (1-1/16"-12)
• N Puerto: #12 (3/4 - 14) Rosca G (Rosca de tubería británica paralela)

Especificaciones del solenoide:

• Tolerancia de tensión nominal +/- 10%
• Potencia nominal: 37 vatios
• Amperios: 3,08
• 100% Ciclo de trabajoe

Información del interruptor:

Características:

• Caja de interruptores con tres interruptores basculantes momentáneos que saltan automáticamente a la posición neutra
• Arnés de extensión de 1,5 m
• Caja estanca y conectores DIN

Artículos incluidos:

• 1 caja de interruptores con tres interruptores basculantes momentáneos y arnés de 36″.
• 1 Arnés de válvulas/extensión de 5′ con 6 conectores DIN

¿Funcionará esta válvula de control de solenoide hidráulico para mi aplicación?

Tendrás que responder a las siguientes preguntas:

1. ¿El caudal que pasa por esta válvula es inferior a 21 GPM? Si no, entonces tenemos mayor Válvulas Z100 que puede acomodar hasta 27 GPM. Si se instala en un tractor por favor compruebe tractor-data.com, lo dirá bajo el sistema hidráulico - "Caudal de la bomba" - de la hoja de datos. El flujo GPM puede estar impreso en la propia bomba.
2. ¿Tiene un sistema hidráulico de centro abierto? Si va a instalar esto en un tractor por favor compruebe tractor-data.com, dirá bajo la hidráulica de la hoja de datos. Estas válvulas están configuradas para su uso en sistemas hidráulicos de centro abierto. Si usted tiene un sistema de centro cerrado tendrá que obtener el enchufe adaptador de centro cerrado. NOTA: Ninguna de nuestras válvulas tiene capacidad de detección de carga.
3. ¿Tiene otras válvulas aguas abajo de esta válvula? (Algunos ejemplos son: ¿Otras válvulas de control, válvula remota trasera, válvula de retroexcavadora, válvula de 3 puntos)? Si es así, necesitará el alimentación más allá del manguito adaptador para proporcionar presión y caudal a esas válvulas. Nota: Esto sólo es necesario en sistemas hidráulicos de centro abierto. Si tiene un sistema de centro cerrado, se conectará en T a una línea de presión para conectar otras válvulas.
4. ¿Utiliza un cilindro hidráulico o un motor hidráulico? Si utiliza un cilindro hidráulico, necesitará carretes "A" para cilindros de doble efecto; si utiliza un motor hidráulico, necesitará carretes "D" para el control del motor. Nota: Los carretes "D" no pueden utilizarse para accionar cilindros hidráulicos y los carretes "A" no pueden utilizarse para accionar motores hidráulicos.
5. ¿Necesita un conmutador o quiere proporcionárselo usted mismo? Esta válvula puede adquirirse con un interruptor basculante de resorte al centro. Se trata de interruptores pulsadores momentáneos que permiten extender/retraer el cilindro o encender/apagar los motores hidráulicos. Tan pronto como se suelte el botón, se detendrá el flujo de fluido hacia el cilindro o el motor. Estos interruptores con esta válvula incluyen el arnés de 5′, dándole 7′ entre el interruptor y la válvula. Si prefiere construir o proporcionar su propio interruptor que se puede hacer también. Usted conectará su poder y tierra a los dos postes paralelos (No utilice el tercer poste).
