SKU: EV16-S34-0-N-70

Número de pieza Hydraforce: EV16-S34-0-N-70

Kit de juntas: SK16-S3X-MM (x = opción de junta) X = opción de junta

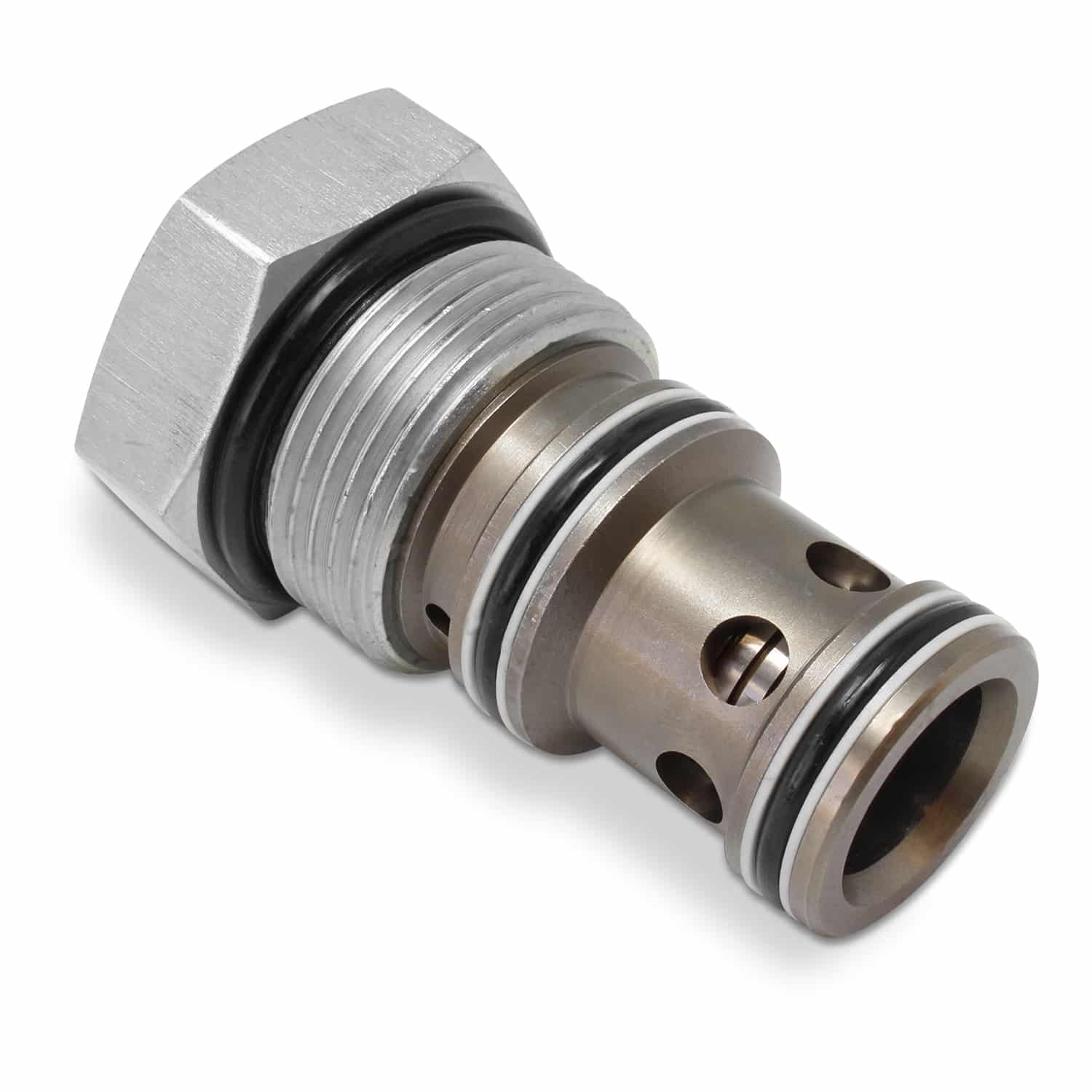

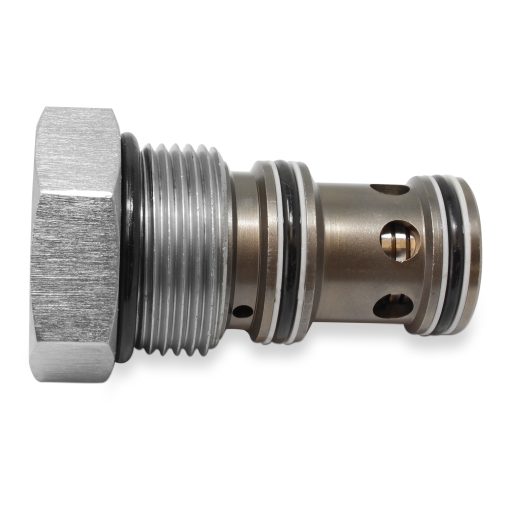

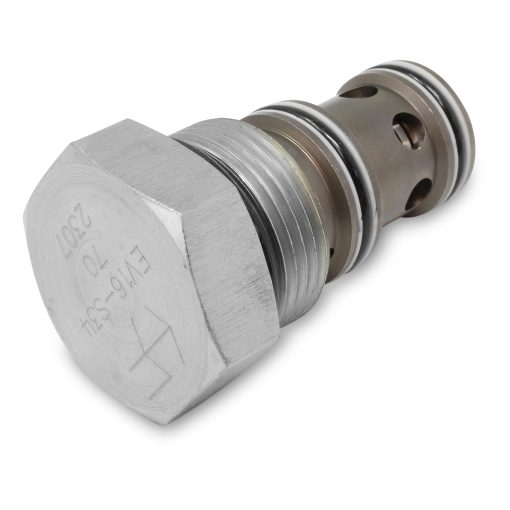

El EV16-S34 es un elemento direccional hidráulico enroscable de tipo cartucho.

La válvula es una válvula de bloqueo polarizada por muelle con un orificio piloto interno. La EV16-S34 se desplaza para permitir el flujo total del puerto 1 al puerto 2 sólo cuando el puerto 3 se ventila para crear una caída de presión a través del orificio interno que excede la presión del valor del resorte de polarización.

nota: el disco de orificio no debe utilizarse con este producto.

• Potencial de múltiples funciones/aplicaciones.
• Transición suave del cambio.
• Baja caída de presión.
• Versión de tapa alta para resortes de polarización más altos 90, 110 y 160. La tapa alta también es necesaria cuando la válvula se especifica con mando manual y muelle de polarización 40. Versión de tapa extra alta para muelle diagonal 240.
• Mando manual opcional sólo para muelles de polarización de 40, 90, 110, 160 y 240 psi.
• Opción de dosificación "G" para control de caudal dosificado al abrir.
• Cavidad común en la industria.

Especificaciones

Presión nominal:

• 241 bar (3500 psi)

Caudales

Caudal nominal:

• 189 lpm (50 gpm)

Fuga interna máxima:

• 164 ml/min (10 in³/min) A 3000 psi 207 bar

Temperatura del fluido de funcionamiento:

• -40 a 100 °C (-40 a 212 °F) Con juntas de buna N
• -26 a 204 °C (-15 a 400 °F) Con juntas de fluorocarbono
• -54 a 107 °C (-65 a 225 °F) Con juntas de poliuretano

Temperatura de almacenamiento:

• -40 a 70 °C (-40 a 160 °F)

Temperatura ambiente:

• -40 a 70 °C (-40 a 160 °F)

Fluidos:

• Fluido hidráulico de base mineral o sintética con propiedades lubricantes

Rango de viscosidad del fluido:

• 7,4 a 420 cSt

Nivel máximo de contaminación operativa:

• 20/18/14 según ISO 4406. EV16-S34T EV16-S34 (referencia todas las hojas) d:2.3 m:2.1 1-5/16-12 un-2a rosca

Cavidad:

• VC16-S3

• Cavidades de 3 vías de tamaño 16

Par de instalación del cartucho:

• 62,4 a 73,2 N-m (46 a 54 ft-lb)

Restricción de orientación:

• Ninguno D:2,3 m:2,1 caudal gpm [lpm] caída de presión psi [bar] 0 30 [114] 20 [76] 10 [38] caída de presión caudal VS 1 a 2 (totalmente abierto) 32 cSt a 104$f [40$c] 40 [151] 50 [189] 20 [1,4] 40 [2,8] 60 [4,1] 80 [5,5]
