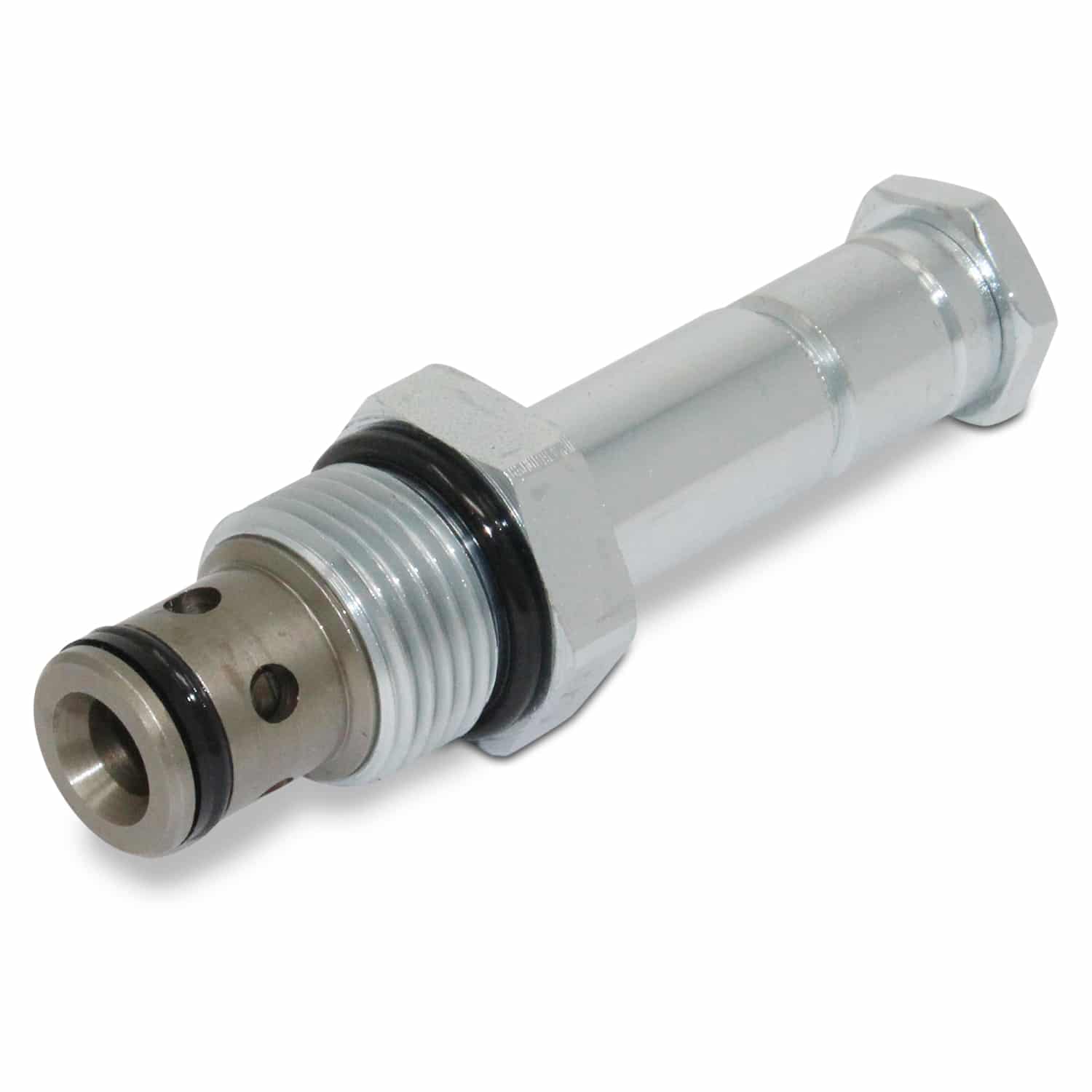

Hydraforce SV10-20-0-N-00 Válvula solenoide de cartucho con obturador, 2 vías, normalmente cerrada
SKU: SV10-20-0-N-00
Número de pieza Hydraforce: SV10-20-0-N-00
Válvula de cartucho hidráulica de 2 vías, normalmente cerrada, pilotada, de asiento roscado, para bloqueo o retención de carga en aplicaciones que requieren bajas fugas internas.

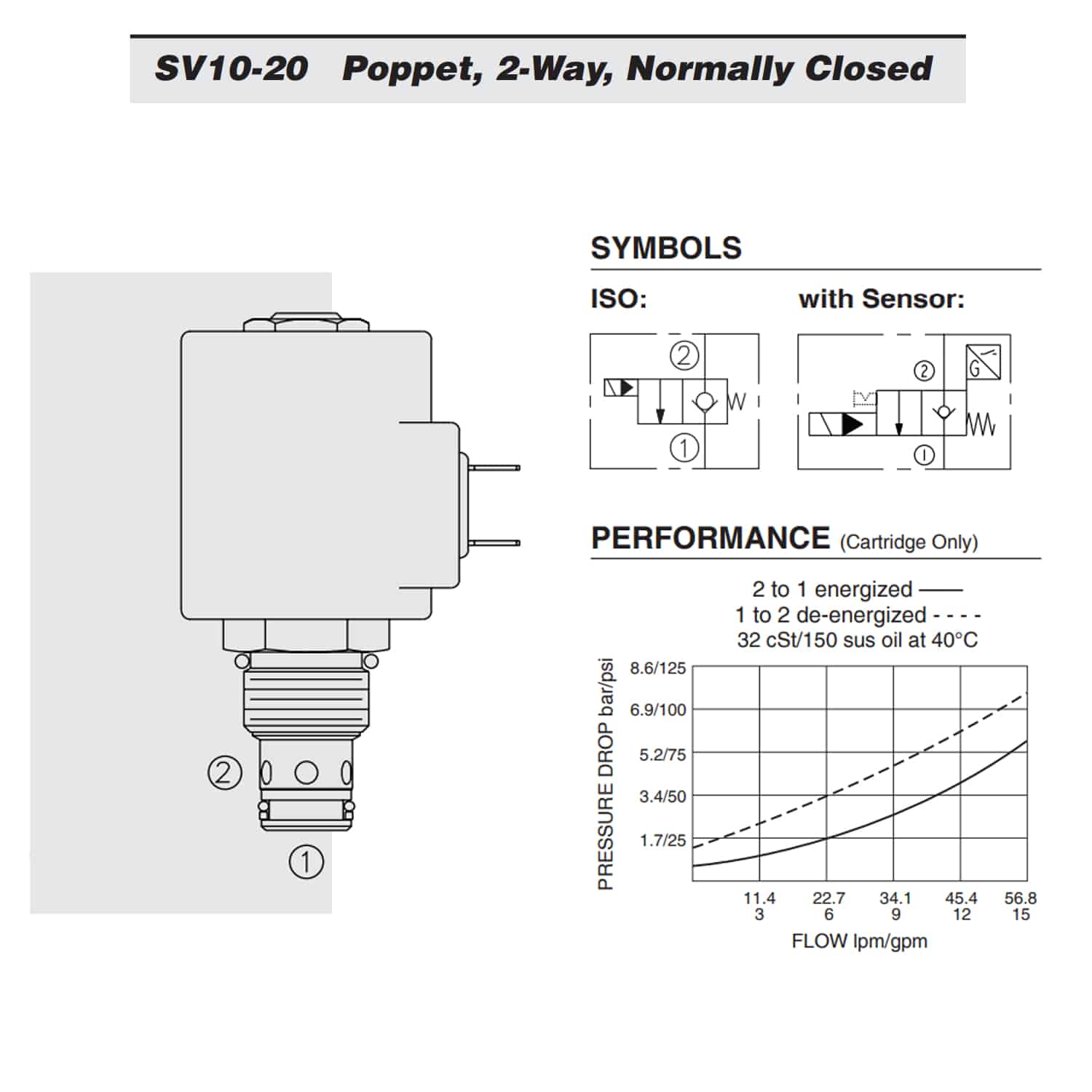

Cuando está sin corriente, el SV10-20 actúa como una válvula de retención, permitiendo el flujo de 1 a 2, mientras que bloquea el flujo de 2 a 1. Con la opción de sensor, el sensor neutro señalará ON o ALTO y OFF o BAJO.
Cuando se activa, el obturador del cartucho se eleva para abrir el paso de caudal de 2 a 1. En este modo, el caudal de 1 a 2 está muy restringido. En este modo, el caudal de 1 a 2 está muy restringido.
Características:
- Caudal máximo de 15 GPM
- 3500 PSI nominal
- Se adapta a la cavidad VC10-2
- Utiliza solenoides de tamaño 10 (orificio de 5/8 pulg.)
Números de pieza del conjunto de válvulas de cartucho (colector y solenoide incluidos):
| Conjunto de cartucho P/N | Bobina magnética P/N | N/P del colector | Tensión | Tipo de conexión |
| SV10-20-8T-N-12ER | 4303712 | 7024280 | 12 V CC | Conector Deutsch |
| SV10-20-8T-N-12DL | 6352012 | 7024280 | 12 V CC | Cables dobles |
| SV10-20-8T-N-12DS | 6351012 | 7024280 | 12 V CC | Pala doble (2 puntas) |
| SV10-20-8T-N-12DG | 6356012 | 7024280 | 12 V CC | DIN de 3 clavijas |
| SV10-20-8T-N-12EY | 4303512 | 7024280 | 12 V CC | Metripack-150 |
| SV10-20-8T-N-12DL/W | 6359412 | 7024280 | 12 V CC | Paquete meteorológico |
| SV10-20-8T-N-24DL/W | 6359424 | 7024280 | 24 V CC | Paquete meteorológico |
| SV10-20-8T-N-24ER | 4304124 | 7024280 | 24 V CC | Conector Deutsch |
| SV10-20-8T-N-24DL | 6352024 | 7024280 | 24 V CC | Cables dobles |
| SV10-20-8T-N-24EL | 4305724 | 7024280 | 24 V CC | Cables dobles |
| SV10-20-8T-N-24DS | 6351024 | 7024280 | 24 V CC | Pala doble (2 puntas) |
| SV10-20-8T-N-24DG | 6356024 | 7024280 | 24 V CC | DIN de 3 clavijas |
| SV10-20-8T-N-12EL | 4305712 | 7024280 | 12 V CC | Cables dobles |
| SV10-20-8T-N-12EL/Z | 4307112 | 7024280 | 12 V CC | Cables dobles |
| SV10-20-8T-N-12DL/W | 6359732 | 7024280 | 12 V CC | Paquete meteorológico |
| SV10-20-8T-N-10ER | 4303724 | 7024280 | 24 V CC | Conector Deutsch |
| SV10-20-8T-N-24DL/W/D | 6359739 | 7024280 | 24 V CC | Paquete meteorológico |
| SV10-20-8T-N-10DS | 6301010 | 7024280 | 10 V CC | Pala doble (2 puntas) |
| SV10-20-8T-N-115AP | 6365115 | 7024280 | 115 V CC | Cables dobles |
| SV10-20-8T-N-115AG | 6366115 | 7024280 | 115 V CC | DIN de 3 clavijas |
| Bobinas adicionales sin montaje P/N | ||||
| 10162-76, 4305882, 6359763, 4215418, 10196-60, 10226-08, 10226-33, 10226-70, 10246-43 | ||||
| Peso | 1 libra |
|---|---|
| Dimensiones | 5 × 3 × 3 pulg. |
