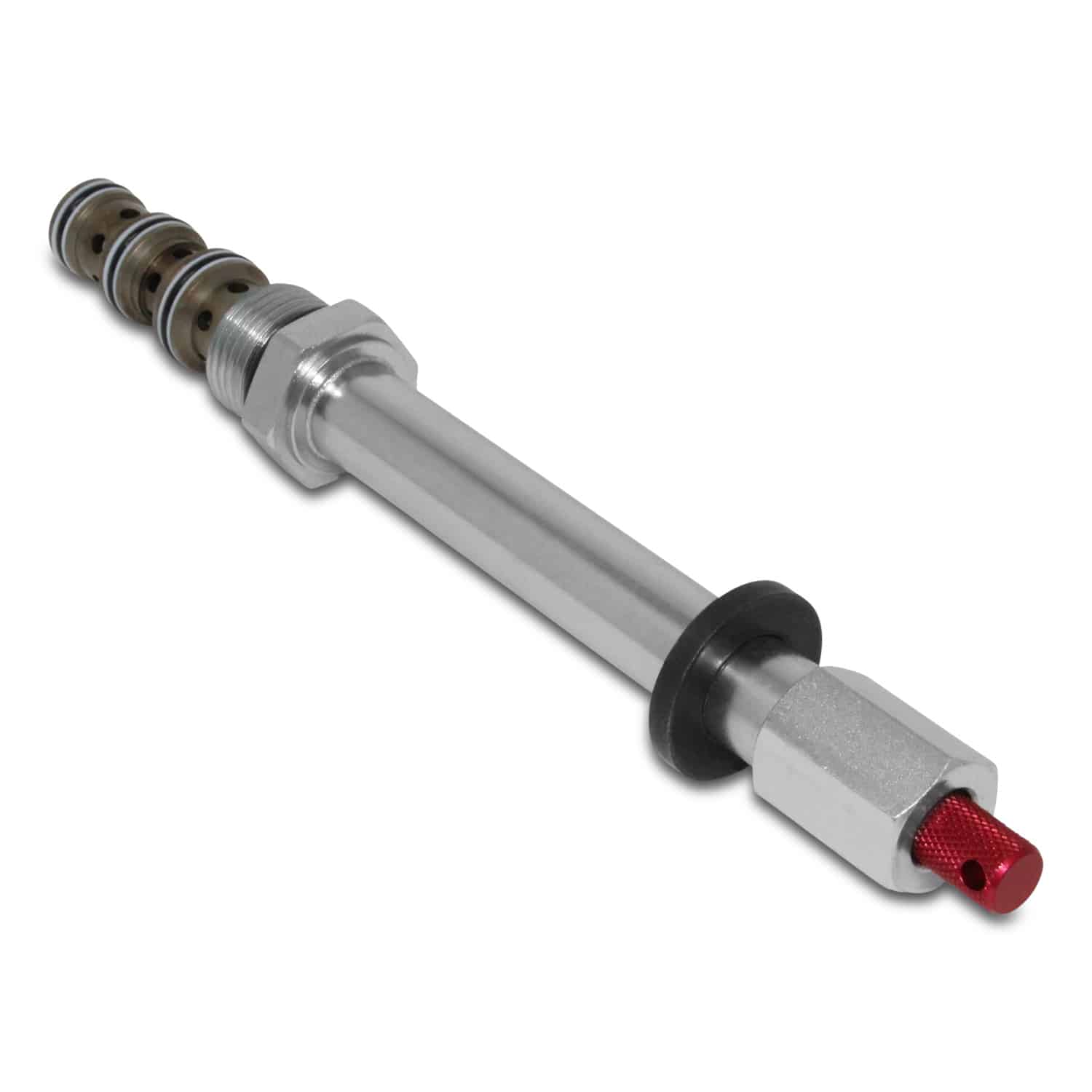

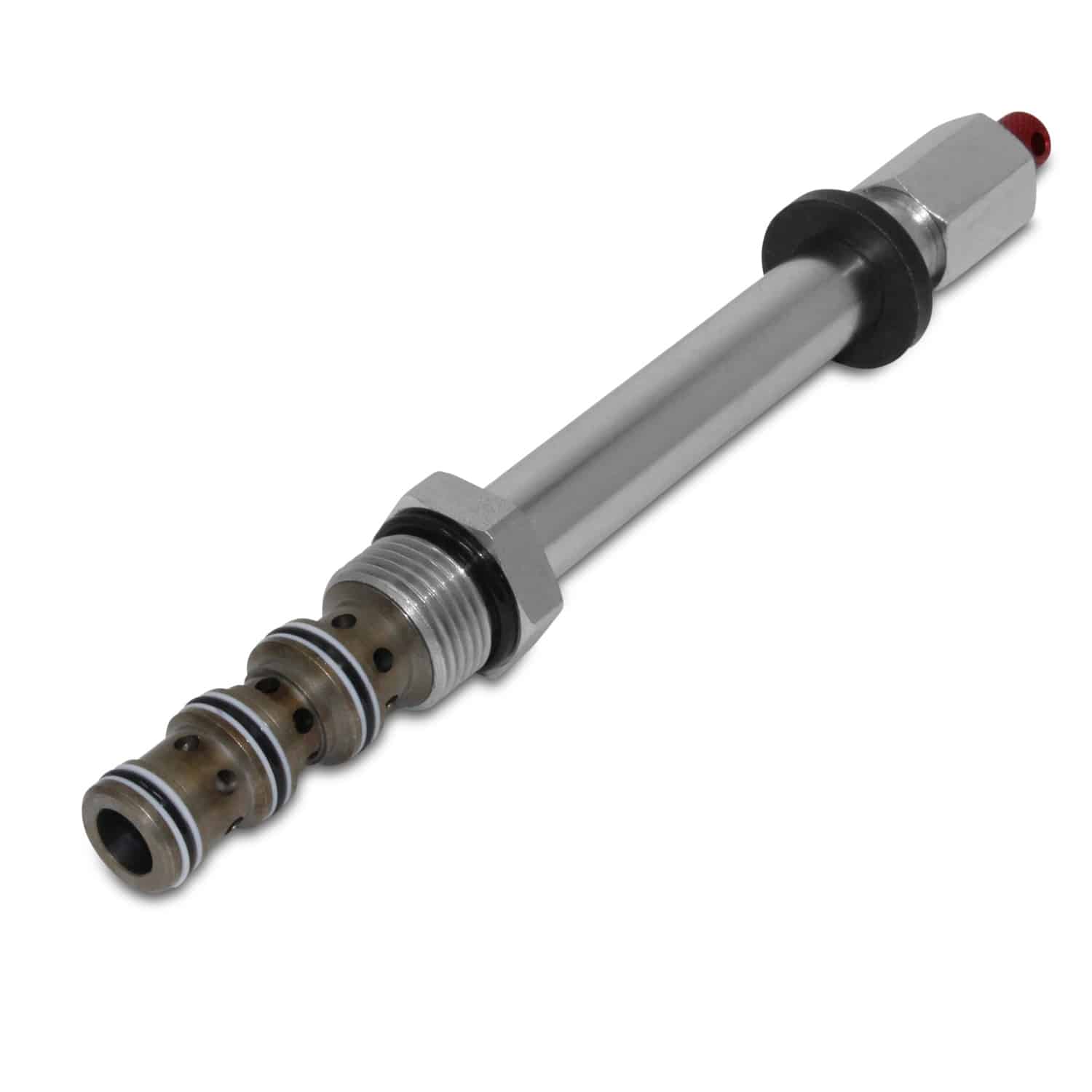

Hydraforce SV10-47DM-0-N-00 Válvula de cartucho de carrete motorizado accionada por solenoide con mando manual
SKU: SV10-47DM-0-N-00
Número de pieza Hydraforce: SV10-47DM-0-N-00
Válvula direccional, 4 vías, 3 posiciones, carrete de motor con mando manual
Electroimán de 4 vías, 3 posiciones, acción directa, tipo carrete, Motor Carrete, enroscable
válvula hidráulica de cartucho.
Si está desenergizado, el SV10-47DM bloquea el puerto de entrada mientras permite el flujo de 2 y 4 a 1, y de 4 a 1.
Cuando la bobina #1 está activada, se permite el paso de 3 a 4 y de 2 a 1.
Mientras la bobina #2 está excitada, se permite el paso de 3 a 2, y de 4 a 1.
Características:
- Caudal máximo de 6 GPM
- 3000 PSI nominal
- Se adapta a la cavidad VC10-4
- Utiliza solenoides de tamaño 10 (orificio de 5/8 pulg.)
Características del conjunto de válvula de cartucho (incluye colector y bobinas de solenoide):
- Colector de 4 vías N/P 7024480
- Dos bobinas de solenoide de tamaño 10
- Espaciador de bobina de solenoide E-Coil opcional; recomendado con todas las bobinas de solenoide E-Coil (430xxxx)
Números de pieza del conjunto de válvula de cartucho:
| Conjunto de cartucho P/N | Bobina magnética P/N | N/P del colector | Tensión | Tipo de conexión |
| SV10-47DM-8T-N-12ER | 4303712 | 7024280 | 12 V CC | Conector Deutsch |
| SV10-47DM-8T-N-12DL | 6352012 | 7024280 | 12 V CC | Cables dobles |
| SV10-47DM-8T-N-12DS | 6351012 | 7024280 | 12 V CC | Pala doble (2 puntas) |
| SV10-47DM-8T-N-12DG | 6356012 | 7024280 | 12 V CC | DIN de 3 clavijas |
| SV10-47DM-8T-N-12EY | 4303512 | 7024280 | 12 V CC | Metripack-150 |
| SV10-47DM-8T-N-12DL/W | 6359412 | 7024280 | 12 V CC | Paquete meteorológico |
| SV10-47DM-8T-N-24DL/W | 6359424 | 7024280 | 24 V CC | Paquete meteorológico |
| SV10-47DM-8T-N-24ER | 4304124 | 7024280 | 24 V CC | Conector Deutsch |
| SV10-47DM-8T-N-24DL | 6352024 | 7024280 | 24 V CC | Cables dobles |
| SV10-47DM-8T-N-24EL | 4305724 | 7024280 | 24 V CC | Cables dobles |
| SV10-47DM-8T-N-24DS | 6351024 | 7024280 | 24 V CC | Pala doble (2 puntas) |
| SV10-47DM-8T-N-24DG | 6356024 | 7024280 | 24 V CC | DIN de 3 clavijas |
| SV10-47DM-8T-N-12EL | 4305712 | 7024280 | 12 V CC | Cables dobles |
| SV10-47DM-8T-N-12EL/Z | 4307112 | 7024280 | 12 V CC | Cables dobles |
| SV10-47DM-8T-N-12DL/W | 6359732 | 7024280 | 12 V CC | Paquete meteorológico |
| SV10-47DM-8T-N-10ER | 4303724 | 7024280 | 24 V CC | Conector Deutsch |
| SV10-47DM-8T-N-24DL/W/D | 6359739 | 7024280 | 24 V CC | Paquete meteorológico |
| SV10-47DM-8T-N-10DS | 6301010 | 7024280 | 10 V CC | Pala doble (2 puntas) |
| SV10-47DM-8T-N-115AP | 6365115 | 7024280 | 115 V CC | Cables dobles |
| SV10-47DM-8T-N-115AG | 6366115 | 7024280 | 115 V CC | DIN de 3 clavijas |
| Bobinas adicionales sin montaje P/N | ||||
| 10162-76, 4305882, 6359763, 4215418, 10196-60, 10226-08, 10226-33, 10226-70, 10246-43 | ||||
| Peso | 1 libra |
|---|---|
| Dimensiones | 9 × 3 × 3 pulg. |
