Kit de válvula hidráulica universal de tercera función con maneta de joystick, 25 GPM

Kit de válvula hidráulica universal de tercera función con maneta de joystick, 25 GPM

Este kit de tercera función le permite añadir una función hidráulica adicional a su tractor o cargadora compacta sin necesidad de costosos complementos de fábrica.

Se utiliza comúnmente para añadir:

• Pinzas
• Sinfines
• Inclinación del quitanieves
• Soplador de nieve
• Escoba

(No recomendado para motores de alta velocidad)

Este kit de válvula de 3ª función se alimenta a través del puerto de alimentación de la válvula existente de la cargadora, lo que le permitirá utilizar varias funciones al mismo tiempo (por ejemplo, rizar la cuchara y cerrar la pinza).

El kit incluye una palanca de mando que sustituye a la palanca existente y tiene 2 pulsadores momentáneos integrados para que pueda abrir y cerrar el cilindro con sólo pulsar un botón. Nuestra empuñadura de joystick tiene un cómodo diseño ergonómico y es totalmente resistente a la intemperie. La empuñadura se acopla al eje del joystick existente mediante los casquillos adaptadores extraíbles y los tornillos de ajuste.

La válvula puede instalarse en cualquier equipo que disponga de un puerto de alimentación mientras el caudal sea inferior a 25 GPM. Si no se dispone de un puerto de alimentación o no se puede identificar, esta válvula se puede conectar directamente a la bomba hidráulica con la válvula del cargador conectada aguas abajo.

Mango del joystick:

• Diseño ergonómico con 2 pulsadores momentáneos
• Totalmente resistente a la intemperie
• Se monta en el eje existente del joystick de la cargadora
• Bujes adaptadores desmontables diseñados para adaptarse a cualquier eje de joystick
• Se conecta a una fuente de alimentación de 12 V (opción de actualización a 24 V)
• Mazo de cables de 3 m con 2 conectores Deutsch resistentes a la intemperie
• El arnés utiliza conexiones Deutsch selladas al medio ambiente para una gran funcionalidad en condiciones climáticas adversas

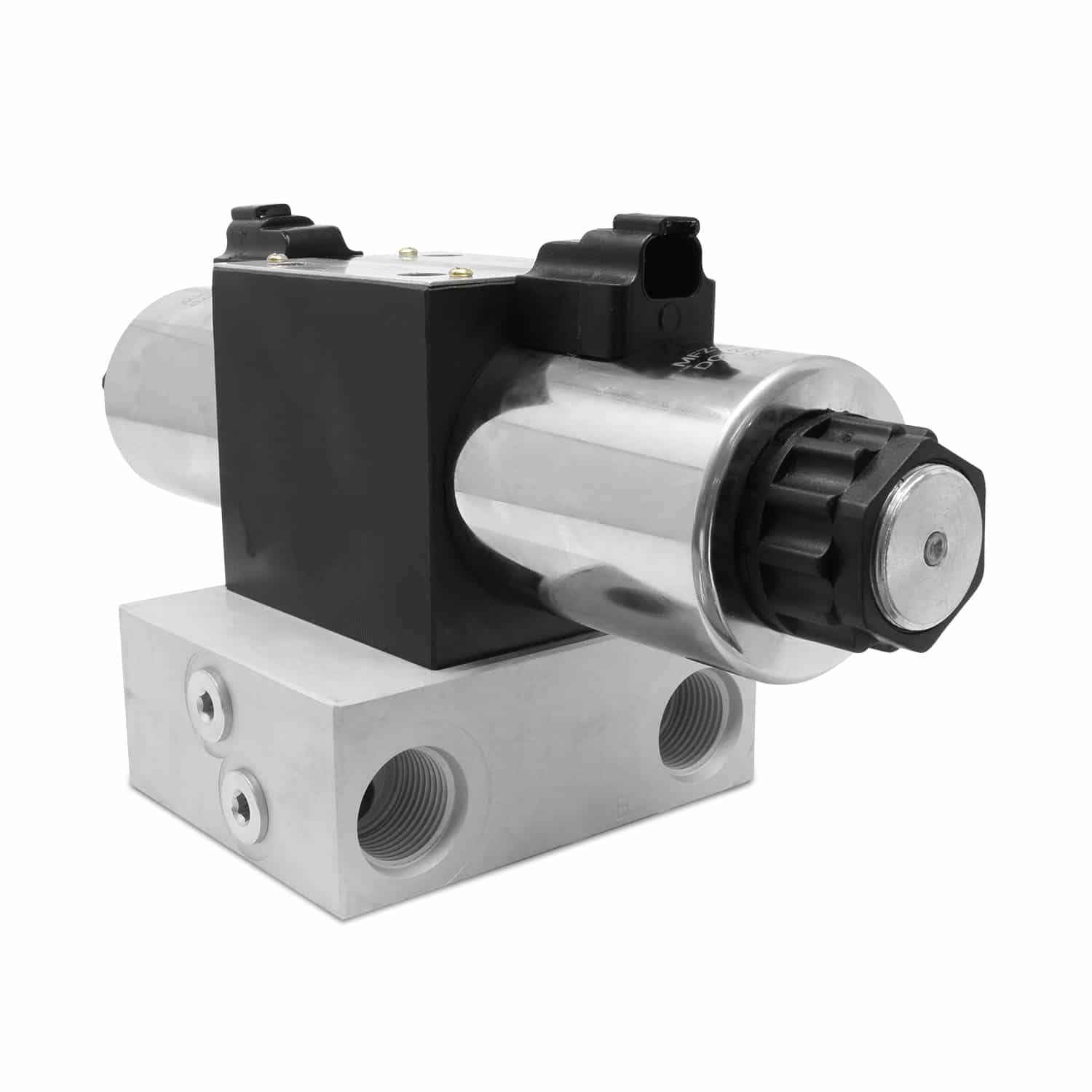

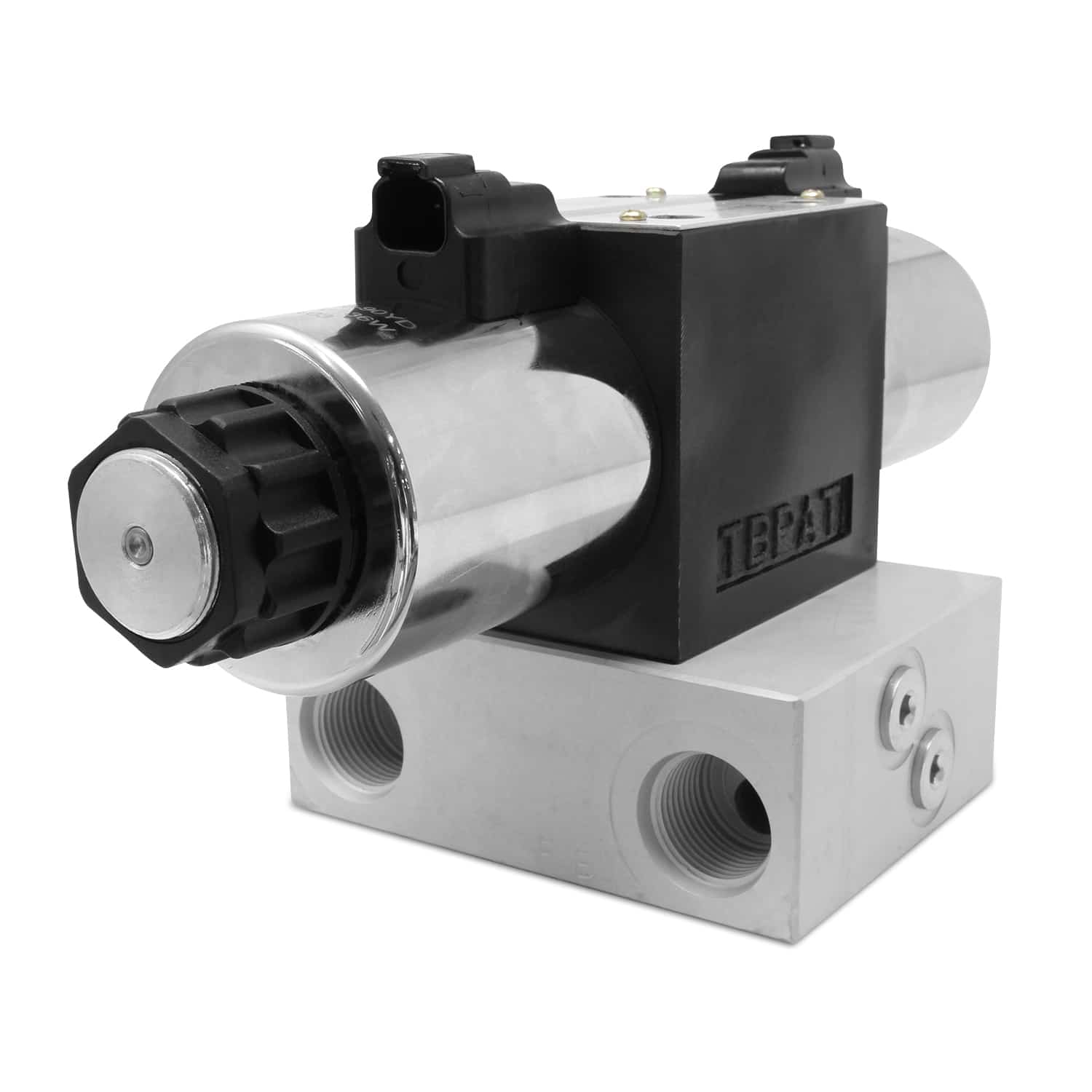

Cuerpo de válvula Características:

• Sólida carcasa de aluminio diseñada para un uso resistente
• Presión máxima de funcionamiento: P = 5080 PSI, T = 3050 PSI, A & B = 5080 PSI
• Caudal: 25 GPM
• Cuerpo de aluminio
• 3000 PSI nominal
• #12 Puertos de trabajo con junta tórica SAE
• Soporte universal que puede atornillarse (debe perforarse un orificio pasante) o soldarse a su máquina actual.

Especificaciones del solenoide:

• Tolerancia de tensión nominal +/- 10%
• Potencia nominal: 37 vatios
• Amperios: 3,08
• 100% Ciclo de trabajo

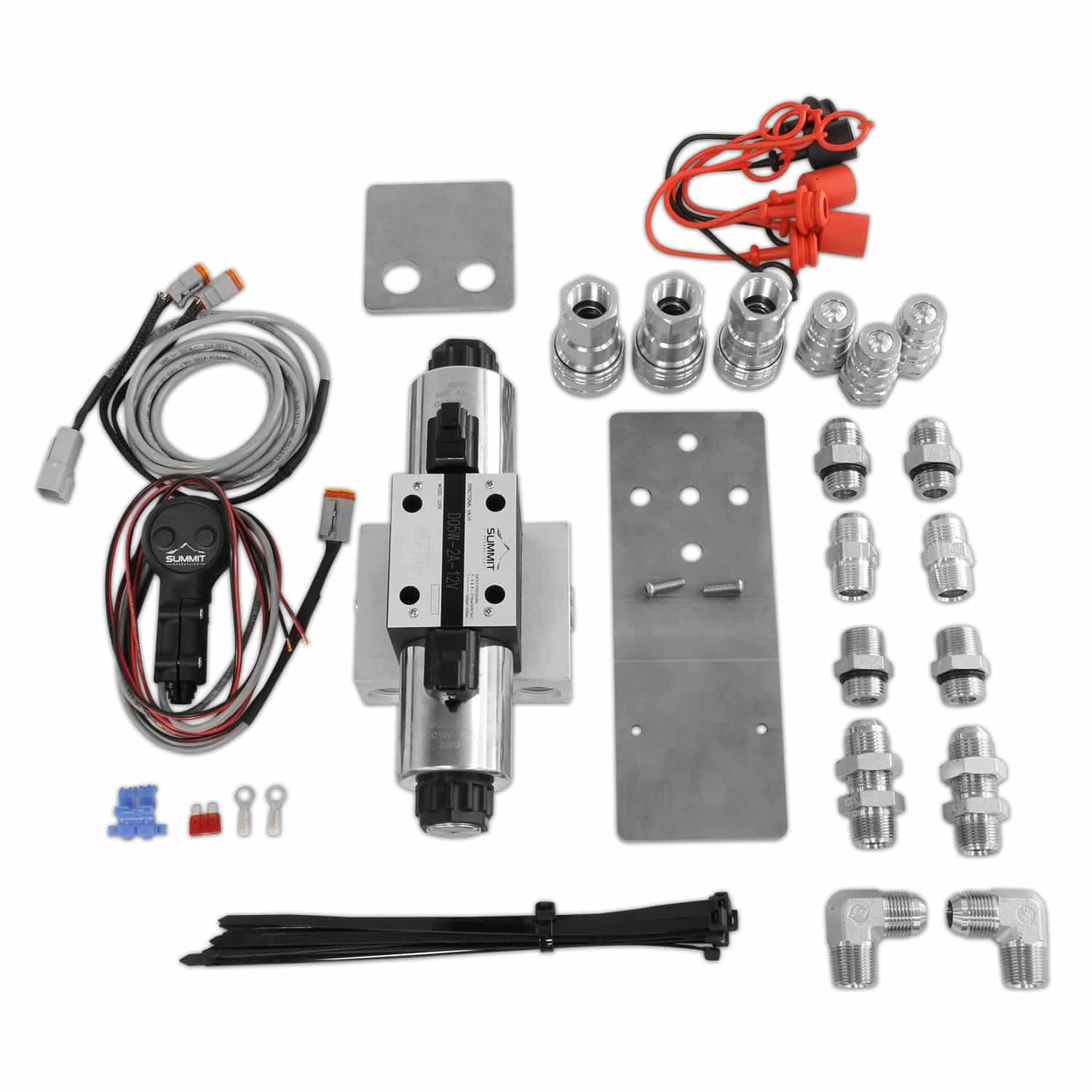

El kit incluye:

• Válvula accionada por solenoide de 12v
• Empuñadura de joystick con 2 pulsadores momentáneos
• Mazo de cables con conectores Deutsch resistentes a la intemperie

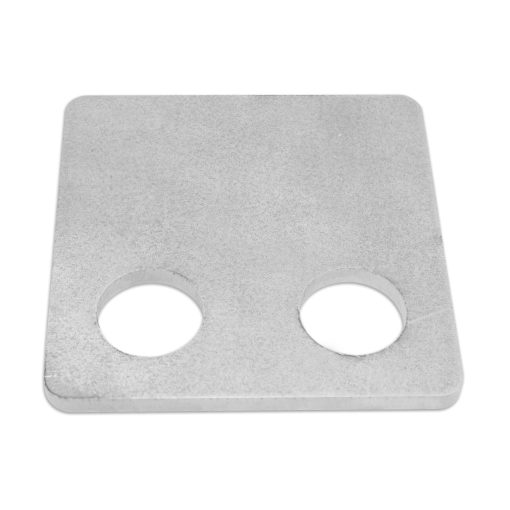

• Soporte de montaje de la válvula (incluye tornillería)

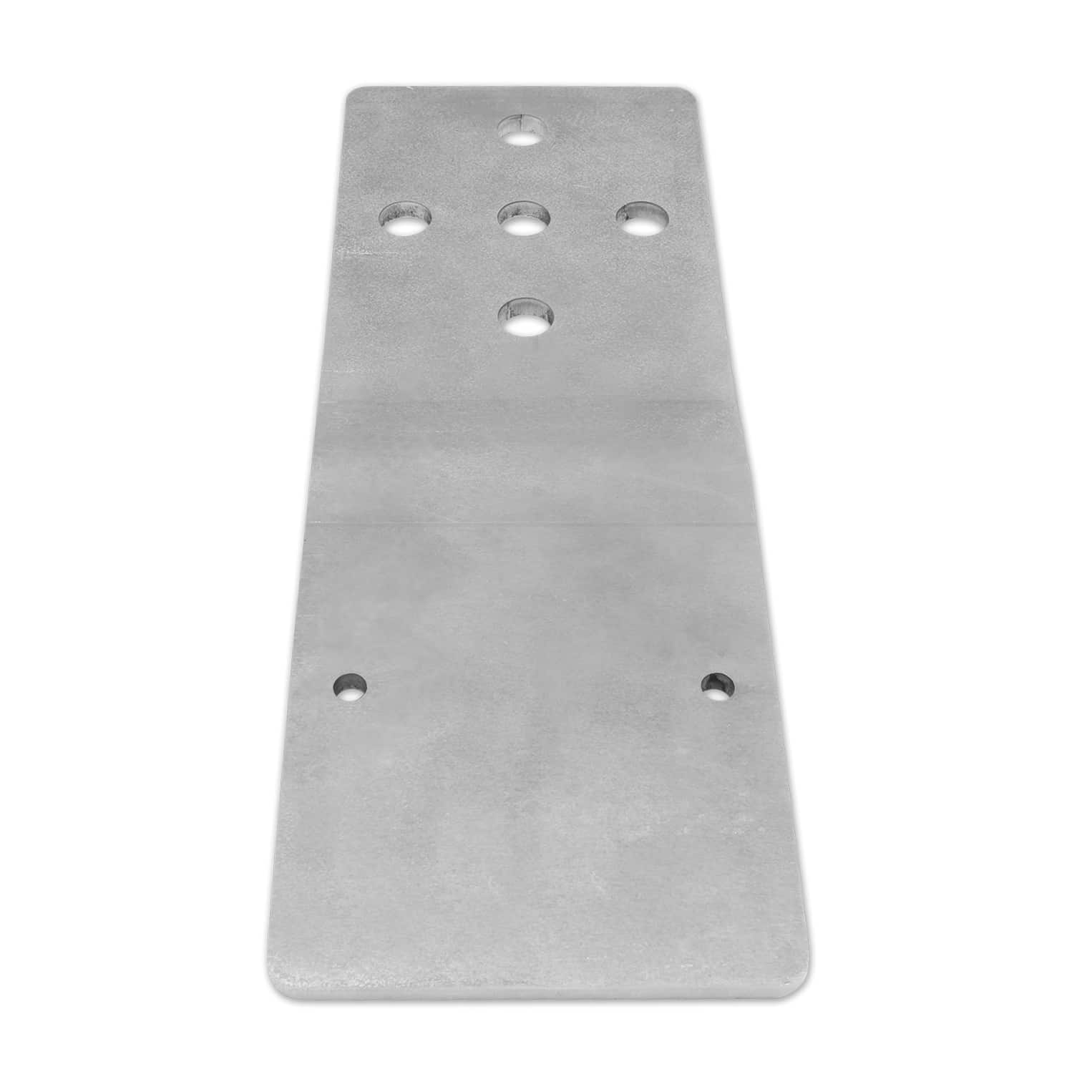

• Soporte de montaje del enganche rápido (incluye tornillería)
• Enchufes rápidos surtidos
• Tapones antipolvo surtidos
• Adaptadores y racores
• Instrucciones de instalación

¿Qué kit es mejor para mi aplicación?

Este kit tiene variaciones que se pueden seleccionar utilizando el menú desplegable de arriba. Las variaciones son si desea accesorios hidráulicos (utilizados para conectar las mangueras hidráulicas) incluidos en el kit o no, y qué tipo de acopladores de conexión rápida que le gustaría incluido con este kit.

1. ¿Necesita accesorios? Si desea que este kit incluya racores, seleccione "SÍ" en el menú desplegable de arriba. Los racores que se incluirán en el kit dependerán de los acopladores rápidos que seleccione (que se describen a continuación).
2. ¿Qué tipo de acopladores rápidos desea? Seleccione el tipo de enganches rápidos que desea incluir en el kit. Sólo tendrá que hacer coincidir los enganches rápidos que desea en el kit con los enganches rápidos que vienen con su implemento. Si no está seguro del tipo de acoplamiento rápido que necesita, visite nuestra página Enganche rápido Guía de identificación. El cuerpo de 1/2″ estilo AG (Pioneer) será el más común en la mayoría de los equipos agrícolas.

¿Qué más necesito para que sea un kit completo?

Las mangueras hidráulicas son lo único que falta para completar este kit.

Para conectar este kit de tercera función se necesitan cuatro mangueras hidráulicas. Línea de presión (entrada), línea del tanque (salida), (2) líneas de trabajo (líneas al cilindro). La tabla de abajo muestra las mangueras necesarias para cada kit que vendemos. El tipo de mangueras se muestran a continuación, sin embargo, tendrá que medir su máquina para las longitudes correctas. Las (2) mangueras de línea de trabajo será la misma longitud e ir a la parte delantera de su máquina, la presión y las líneas del tanque tendrá que conectar a su poder más allá (presión) y volver al tanque hidráulico (retorno). Vea los diagramas a continuación para obtener más información sobre la conexión de esta válvula. Tome nota: Las longitudes de las mangueras dependerán de dónde se monte el cuerpo de la válvula.
