Kit de válvula hidráulica trasera con tercera función delantera para tractores Kioti de las series CK2610, CK3510, CK4010

Kit de válvula hidráulica trasera con tercera función delantera para tractores Kioti de las series CK2610, CK3510, CK4010

Ajuste: Tractores de las series Kioti CK2610, CK3510, CK4010 con cargadora 4030 y 4030c.

Este kit remoto trasero Kioti todo en uno con función delantera 3ª está diseñado para instalar en su tractor compacto Kioti CK2610, CK3510, CK4010 Tractores de la serie (con y sin mando a distancia trasero de fábrica instalado) para añadir conexiones remotas traseras y una tercera función. Esto le permite controlar fácilmente varios implementos hidráulicos en la parte delantera y trasera utilizando nuestro joystick Summit Hydraulics y/o los controles de la caja de interruptores. Puede añadir dos, tres o cuatro conjuntos de acopladores remotos traseros a su máquina y una tercera función en la parte delantera.

Para apoyar este kit, puede adquirir uno de nuestros cilindros hidráulicos. Puede añadir un kit de cilindro de enlace superior a su tractor Kioti/Bobcat. Otros kits de cilindros top link están disponibles.

Tercera función utilizada habitualmente para sumar:

• Pinzas
• Sinfines
• Inclinación del quitanieves
• Soplador de nieve

(No diseñado para tractores con cabina o con cabina cerrada)

El kit requiere un mínimo de herramientas básicas. Se monta directamente en la barra ROPS. El kit actuará independientemente de las otras válvulas hidráulicas de su máquina.

Kioti w/o Rear Remotes se conectará a la potencia más allá del puerto y volver al puerto del tanque.

Kioiti w/ Rear Remotes se conectará a los dos "quick connect" de los mandos traseros. Estos son los acopladores que se utilizan a menudo para conectar una retroexcavadora y luego se conectan entre sí cuando la retroexcavadora no está en uso.

NOTA: Las conexiones remotas traseras de su máquina serán de 1/2″ Cuerpo AG ISO 5675 Acopladores Hembra. Las mangueras para sus implementos necesitarán 1/2″ Cuerpo AG ISO 5675 Racores macho. El montaje medio y el montaje del cargador utilizan acopladores de 3/8″ ISO 7241-A Style.

El kit incluye una palanca de mando que sustituye a la palanca existente y tiene dos interruptores pulsadores momentáneos integrados para que pueda abrir y cerrar el cilindro con sólo pulsar un botón. Este joystick controlaría la primera función/carrete de nuestra válvula. Nuestra palanca de mando tiene un cómodo diseño ergonómico y es totalmente resistente a la intemperie. La empuñadura se acoplará al eje del joystick existente utilizando los casquillos adaptadores extraíbles y los tornillos de ajuste.

Para distintas variaciones, el kit también incluye interruptores basculantes momentáneos de uno, dos o tres botones que saltan automáticamente a la posición neutra.

NOTA: Una bobina está dedicada a la tercera función delantera. Las bobinas restantes (3, 2 o 1) se dedicarán a los mandos traseros.

Cuerpo de válvula Características:

• Sólida carcasa de aluminio diseñada para un uso resistente
• Presión máxima de funcionamiento: P = 5080 PSI, T = 3050 PSI, A & B = 5080 PSI
• Caudal nominal: 15 GPM
• Cuerpo de aluminio
• 3000 PSI nominal
• Puertos de trabajo: Rosca hembra SAE #8 (3/4 - 16 ORB)
• Conexiones de presión y retorno: Rosca #10 SAE (7/8- 14 ORB)

Características del interruptor:

• Caja de interruptores con uno, dos o tres interruptores basculantes momentáneos que saltan automáticamente a la posición neutra.
• Caja de interruptores con arnés
• El arnés de válvulas utiliza conexiones Deutsch selladas al medio ambiente para una gran funcionalidad en condiciones climáticas adversas
• Mazo de válvulas con conectores Deutsch
• Opcional Arnés de extensión de 10′ y 20′ disponible

Mango del joystick:

• Diseño ergonómico con dos pulsadores momentáneos
• Totalmente resistente a la intemperie
• Se monta en el eje existente del joystick de la cargadora
• Bujes adaptadores desmontables diseñados para adaptarse a cualquier eje de joystick
• Se conecta a una fuente de alimentación de 12v

Especificaciones del solenoide:

• Tolerancia de tensión nominal +/- 10%
• Potencia nominal: 37 vatios
• Amperios: 3,08
• 100% Ciclo de trabajo

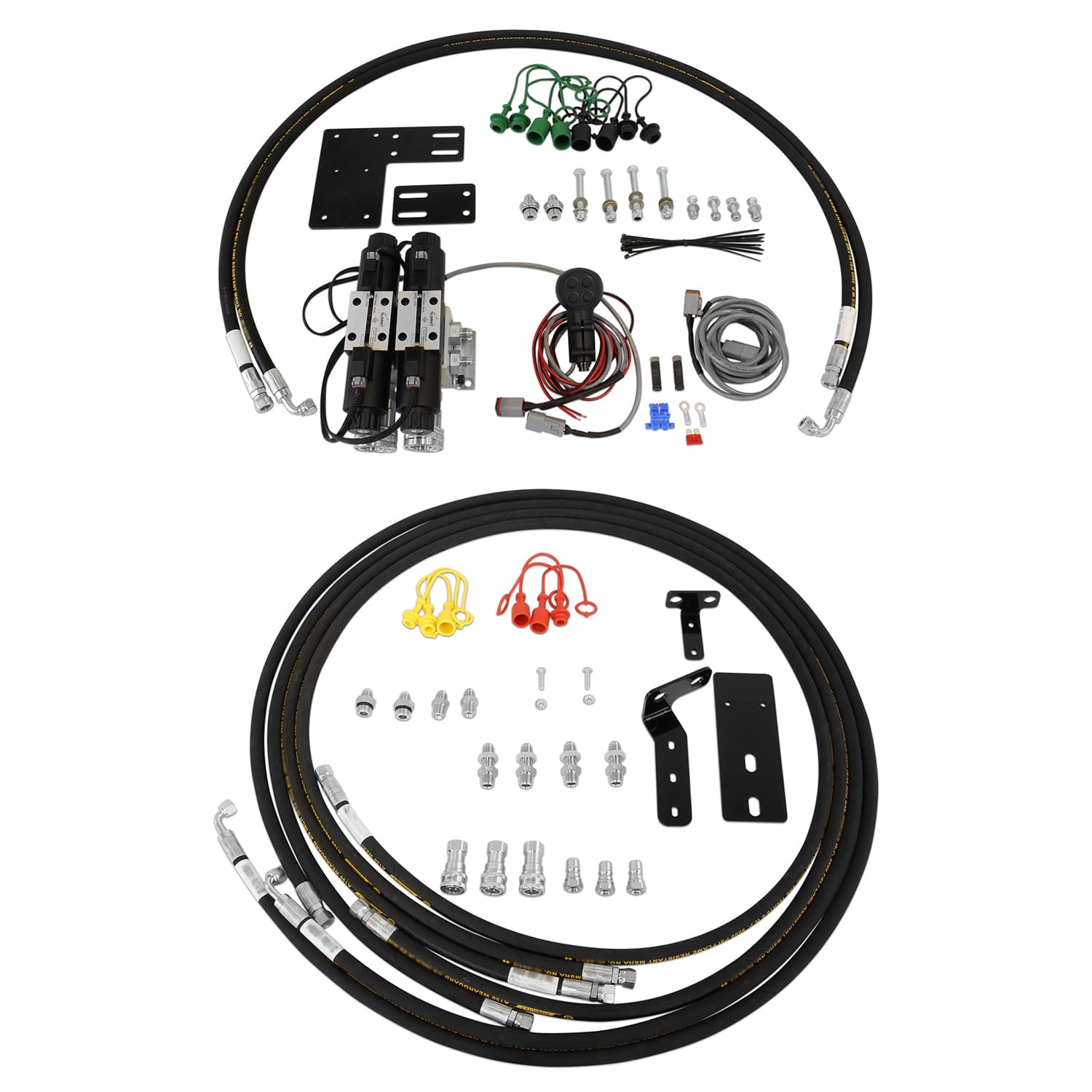

El kit incluye:

Accesorios para tractores Kioti y piezas para tractores Kioti

• Válvula de control
• Joystick (dos botones) y/o Caja de interruptores (uno, dos o tres interruptores) - con soporte de montaje
• Arnés(es) de válvulas
• 1/2″ ISO 5675 Acopladores estilo agrícola/pionero
• Acopladores hembra de 3/8″ estilo ISO 7241-A
• Acopladores macho estilo ISO 7241-A de 3/8
• Tapones antipolvo de acoplamiento rápido
• Soporte de montaje ROPS y tornillería
• Soporte de montaje medio
• Mangueras de conexión hidráulica para las líneas de presión y retorno y alimentación más allá del enganche
• Instrucciones de instalación
