Kit de válvula hidráulica trasera para tractores LS MT225E, MT225HE, MT335, MT340, MT342, MT345, MT347, MT350, MT352, MT355, MT357

Kit de válvula hidráulica trasera para tractores de las series LS MT225E, MT225HE, MT335, MT340, MT342, MT345, MT347, MT350, MT352, MT355, MT357

Ajuste: LS MT225E, MT225HE, MT335, MT340, MT342, MT345, MT347, MT350, MT352, MT355, MT357 Series Tractor

NOTA: La versión MT225E, MT225HE, MT335, MT340 del kit fue diseñada en un tractor sin retroexcavadora. La longitud potencial de la manguera, y la interferencia de enrutamiento de la manguera podría ocurrir. Póngase en contacto con nosotros si observa algún problema durante la instalación.

Este kit de válvula remota trasera todo en uno está diseñado para instalarse en tractores de la serie LS Tractor MT para añadir conexiones remotas traseras y una tercera función. Esto le permite controlar fácilmente varios implementos hidráulicos en la parte delantera y trasera utilizando nuestra Summit Hydraulics joystick y / o controles de la caja de interruptores. Puede añadir dos, tres o cuatro conjuntos de acopladores remotos traseros a su máquina y una tercera función en la parte delantera.

Para apoyar este kit, puede adquirir uno de nuestros cilindros hidráulicos. Puede añadir un kit de cilindro de enlace superior a su tractor LS. Además kit de cilindro de enlace superior también está disponible.

Tercera función utilizada habitualmente para sumar:

• Cortadora de troncos
• Rastrillo
• Segadora de discos
• Hoja trasera

(No diseñado para tractores con cabina o con cabina cerrada)

El kit requiere un mínimo de herramientas básicas y sin experiencia hidráulica previa para instalar. Se monta directamente en la barra ROPS. El kit actuará independientemente de las otras válvulas hidráulicas de su máquina.

LS Tractor w/o Backhoe se conectará a la potencia más allá de puerto en la válvula de la cargadora y volver al puerto del tanque.

El tractor LS con retroexcavadora se conectará a los mandos traseros utilizando los dos acopladores de "conexión rápida". Estos son los acopladores que se utilizan a menudo para conectar una retroexcavadora y luego se conectan entre sí cuando la retroexcavadora no está en uso.

NOTA: Las conexiones remotas traseras de su máquina serán de 1/2″ Cuerpo AG ISO 5675 Acopladores Hembra. Las mangueras para sus implementos necesitarán 1/2″ Cuerpo AG ISO 5675 Racores macho.

El kit incluye una palanca de mando que sustituye a la palanca existente y tiene dos interruptores pulsadores momentáneos integrados para que pueda abrir y cerrar el cilindro con sólo pulsar un botón. Este joystick controlaría la primera función/carrete de nuestra válvula. Nuestra palanca de mando tiene un cómodo diseño ergonómico y es totalmente resistente a la intemperie. La empuñadura se acoplará al eje del joystick existente utilizando los casquillos adaptadores extraíbles y los tornillos de ajuste.

Para distintas variaciones, el kit también incluye interruptores basculantes momentáneos de uno, dos o tres botones que saltan automáticamente a la posición neutra.

Cuerpo de válvula Características:

• Sólida carcasa de aluminio diseñada para un uso resistente
• Presión máxima de funcionamiento: P = 5080 PSI, T = 3050 PSI, A & B = 5080 PSI
• Caudal nominal: 15 GPM
• Cuerpo de aluminio
• 3000 PSI nominal
• Tamaños de los puertos:
• Puertos de trabajo: Rosca hembra SAE #8 (3/4 - 16 ORB)
• Conexiones de presión y retorno: Rosca #10 SAE (7/8- 14 ORB)

Características del interruptor:

• Caja de interruptores con uno, dos o tres interruptores basculantes momentáneos que saltan automáticamente a la posición neutra.
• Caja de interruptores con arnés
• El arnés de válvulas utiliza conexiones Deutsch selladas al medio ambiente para una gran funcionalidad en condiciones climáticas adversas
• Mazo de válvulas con conectores Deutsch
• Opcional Arnés de extensión de 10′ y 20′ disponible

Mango del joystick:

• Diseño ergonómico con dos pulsadores momentáneos
• Totalmente resistente a la intemperie
• Se monta en el eje existente del joystick de la cargadora
• Bujes adaptadores desmontables diseñados para adaptarse a cualquier eje de joystick
• Se conecta a una fuente de alimentación de 12v

Especificaciones del solenoide:

• Tolerancia de tensión nominal +/- 10%
• Potencia nominal: 37 vatios
• Amperios: 3,08
• 100% Ciclo de trabajo

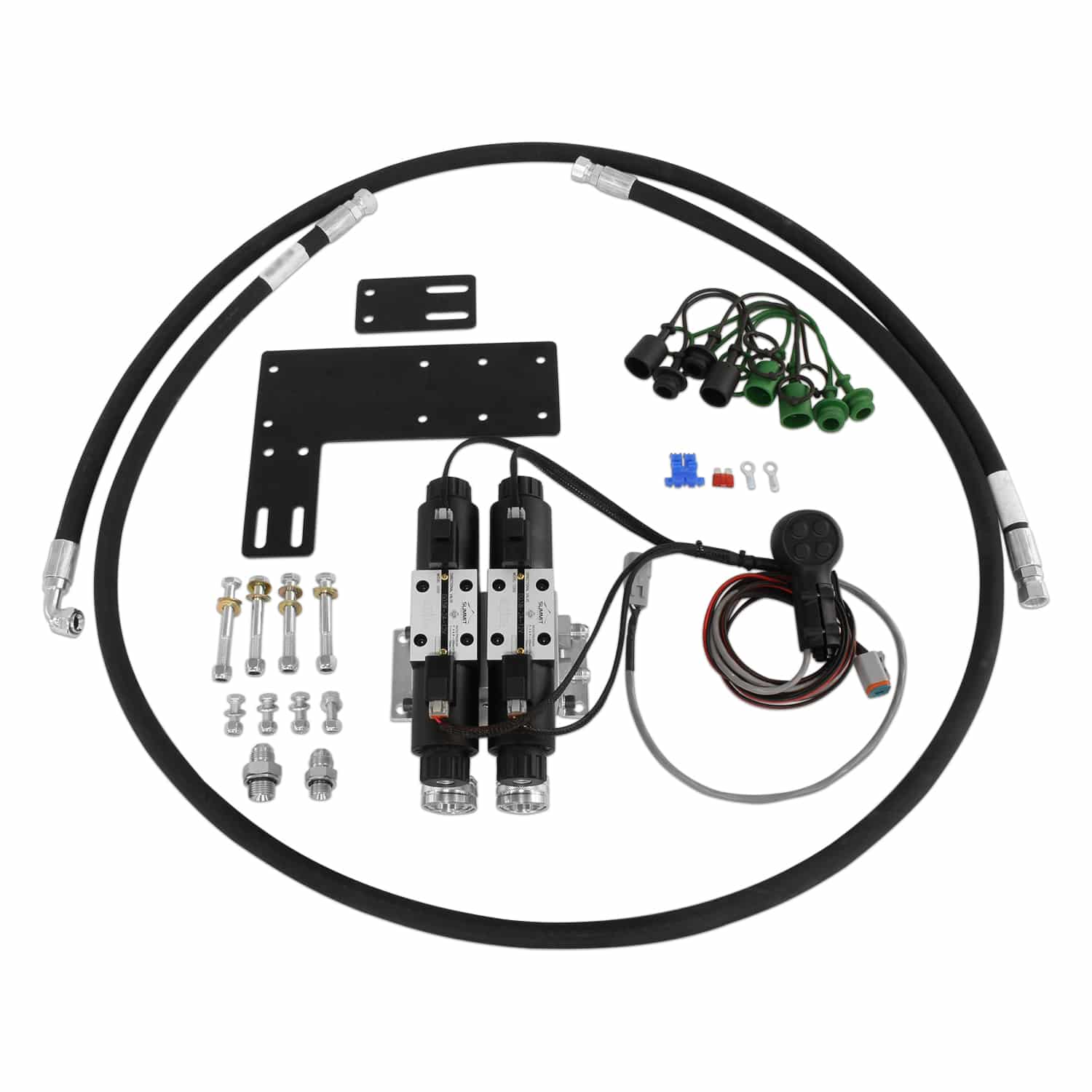

El kit incluye:

• Válvula de control
• Joystick (dos botones) y/o Caja de interruptores (uno, dos o tres interruptores) - con soporte de montaje
• Arnés(es) de válvulas
• 1/2″ ISO 5675 Acopladores estilo agrícola/pionero
• Acopladores de 3/8″ ISO 7241-A (con retroexcavadora)
• Tapones antipolvo de acoplamiento rápido
• Soporte de montaje ROPS y tornillería
• Mangueras de conexión hidráulica para las líneas de presión y retorno y alimentación más allá del enganche
• Instrucciones de instalación
