Kit de válvula hidráulica trasera con tercera función delantera para tractores Kubota de las series L2501, L3301, L3901, L3200, L3800, L4600 y L4701

Kit de válvula hidráulica trasera con tercera función delantera para Kubota L2501, L3301, L3901, L3200, L3800, L4600 Y L4701 Serie Tractores

Kubota L2501, L3301, L3901, L3200 y L3800 con cargadoras LA524 y L525

Kubota L4600 y L4701 con cargadoras LA764 y LA765

Todo esto–en–un kit de válvula remota trasera con función delantera 3ª está diseñado para instalar en su Kubota L2501, L3301, L3901, L3200, L3800, L4600 & L4701 Serie para añadir conexiones remotas traseras y una tercera función. Todo ellole permite controlar fácilmente varios implementos en la parte delantera y trasera utilizando nuestro joystick Summit Hydraulics y/o controles de la caja de cambios. Puede añadir dos, tres o cuatro conjuntos de acopladores remotos traseros a su máquina y una tercera función en la parte delantera.

Para apoyar este kit, puede adquirir uno de nuestros cilindros hidráulicos. Puede añadir un kit de cilindro de enlace superior, kit cilindro de enlace lateral, o kit de cilindro superior e inclinable a su tractor Kubota.

Tercera función utilizada habitualmente para sumar:

• Pinzas
• Sinfines
• Inclinación del quitanieves
• Soplador de nieve

(No diseñado para tractores con cabina o con cabina cerrada)

Este kit requiere unas herramientas básicas mínimas y se monta directamente en su ROPS. Actúa independientemente de las demás válvulas hidráulicas de su máquina.

Este kit se conectará al poder más allá toma de presión de la pala cargadora del tractor y el orificio de retorno de su Kubota L2501, L3301, L3901, L3200, L3800, L4600 & L4701 Serie Tractor. Las tomas de presión y retorno suelen estar conectadas entre sí a través de un cable rígido de fábrica. La eliminación de esta línea dura permitirá añadir un sistema hidráulico adicional aguas abajo.

NOTA: Las conexiones remotas traseras de su máquina serán de 1/2″ Cuerpo AG ISO 5675 Acopladores Hembra. Las mangueras para sus implementos necesitarán 1/2″ Cuerpo AG ISO 5675 Racores macho. El montaje medio y el montaje del cargador utilizan acopladores de 1/2″ Body AG ISO 5675.

El kit incluye una palanca de mando que sustituye a la palanca existente y tiene dos o cuatro interruptores pulsadores momentáneos integrados para que pueda abrir y cerrar el cilindro con sólo pulsar un botón. El joystick controlaría la primera y/o segunda función/carrete de nuestra válvula. Nuestra empuñadura de joystick tiene un cómodo diseño ergonómico y es totalmente resistente a la intemperie. La empuñadura se acoplará al eje del joystick existente utilizando los casquillos adaptadores extraíbles y los tornillos de ajuste.

Para distintas variaciones, el kit también incluye interruptores basculantes momentáneos de dos o tres botones que saltan automáticamente a la posición neutra.

NOTA: Una bobina está dedicada a la tercera función delantera. Las bobinas restantes (3, 2 o 1) se dedicarán a los mandos traseros.

Cuerpo de válvula Características:

• Sólida carcasa de aluminio diseñada para un uso resistente
• Presión máxima de funcionamiento: P = 5080 PSI, T = 3050 PSI, A & B = 5080 PSI
• Caudal nominal: 15 GPM
• Cuerpo de aluminio
• 3000 PSI nominal
• Tamaños de los puertos:
  • Puertos de trabajo: Rosca hembra SAE #8 (3/4 - 16 ORB)
  • Conexiones de presión y retorno: Rosca #10 SAE (7/8- 14 ORB)

Características del interruptor:

• Caja de interruptores con dos o tres interruptores basculantes momentáneos que saltan automáticamente a la posición neutra
• 1 Caja de interruptores con arnés de 5
• El arnés de válvulas utiliza conexiones Deutsch selladas al medio ambiente para una gran funcionalidad en condiciones climáticas adversas
• 1 Arnés de válvulas de 36″ con conectores Deutsch
• Opcional Arnés de extensión de 10′ y 20′ disponible

Mango del joystick:

• Diseño ergonómico con dos o cuatro pulsadores momentáneos
• Totalmente resistente a la intemperie
• Se monta en el eje existente del joystick de la cargadora
• Bujes adaptadores desmontables diseñados para adaptarse a cualquier eje de joystick
• Se conecta a una fuente de alimentación de 12v

Especificaciones del solenoide:

• Tolerancia de tensión nominal +/- 10%
• Potencia nominal: 37 vatios
• Amperios: 3,08
• 100% Ciclo de trabajo

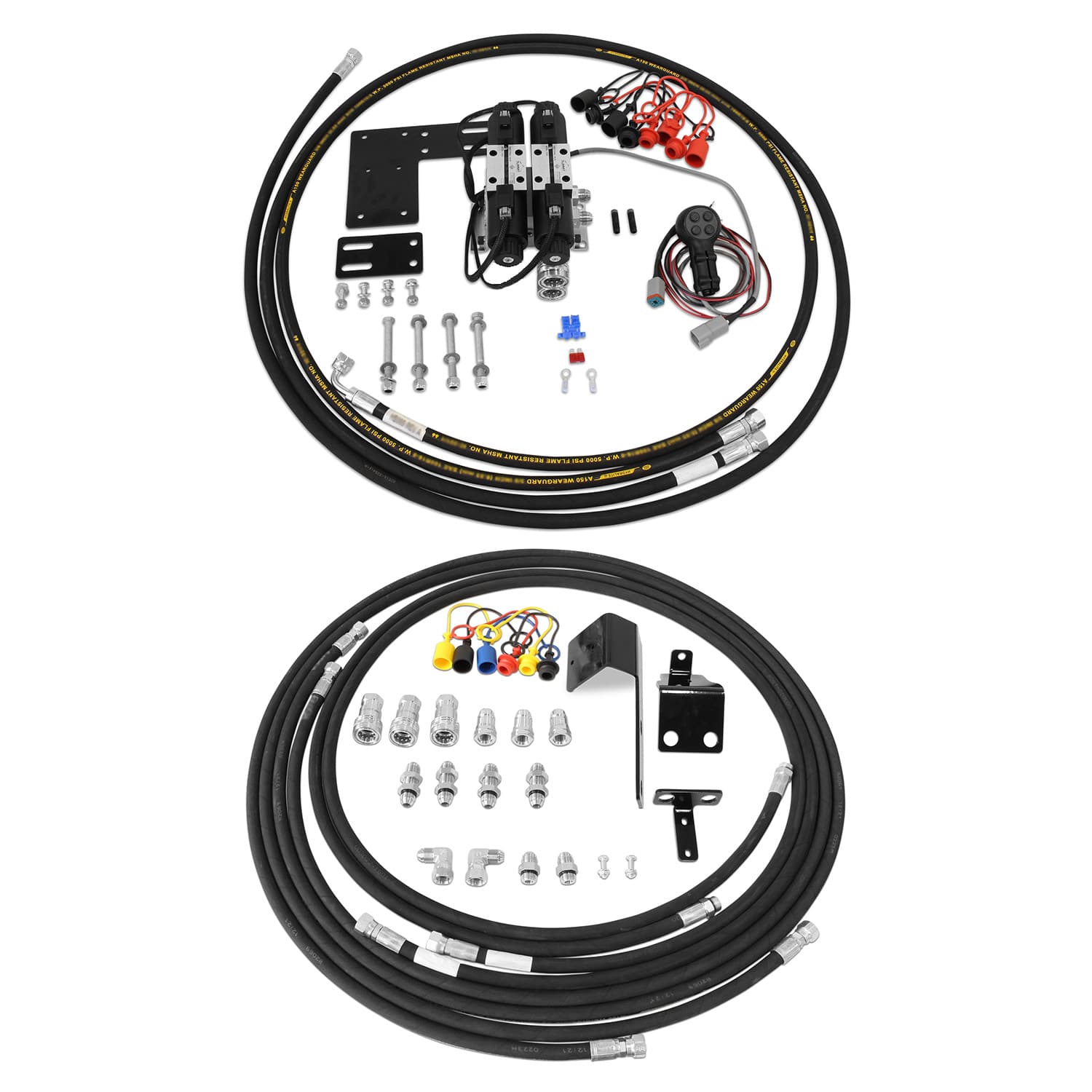

Kit Incluye:

• Válvula de control
• Joystick (dos o cuatro botones) y/o Caja de interruptores (dos o tres interruptores) - con soporte de montaje
• Arnés(es) de válvulas
• 1/2″ ISO 5675 Acopladores estilo agrícola/pionero
• Tapones antipolvo de acoplamiento rápido
• Soporte de montaje ROPS y tornillería
• Soporte JD Mid Mount con placa trasera soldada
• Mangueras de conexión hidráulica para las líneas de presión y retorno y alimentación más allá del enganche
• Instrucciones de instalación
